Kaip 4 kanalų transporto priemonės vaizdo valdymo blokas supaprastina kelių kamerų sistemas sunkvežimiams

Supaprastintas kelių kamerų valdymas komercinėse transporto priemonėse. Šiuolaikinėms komercinėms transporto priemonėms dažnai reikia daugiau nei vienos kameros, kad būtų pagerintas matomumas aplink transporto priemonę. Pavyzdžiui, sunkvežimis vienu metu gali naudoti priekinę, galinio vaizdo kamerą ir šonines kameras. Kai prie vieno transporto priemonės monitoriaus prijungtos kelios kameros, reikalingas patikimas perjungimo ir valdymo būdas. The4CH transporto priemonės vaizdo valdymo blokas, skirtas kelių kamerų ekranui ir kameros perjungimuiskirtas tokio tipo pritaikymui. Jis integruoja keturis CVBS kamerų įėjimus į vieną kompaktišką transporto priemonės vaizdo valdymo bloką, todėl montuotojai gali sukurti centralizuotą kelių kamerų stebėjimo sistemą nenaudojant atskirų valdiklių kiekvienai kamerai.

Vienas valdiklis keturioms transporto priemonių kameroms

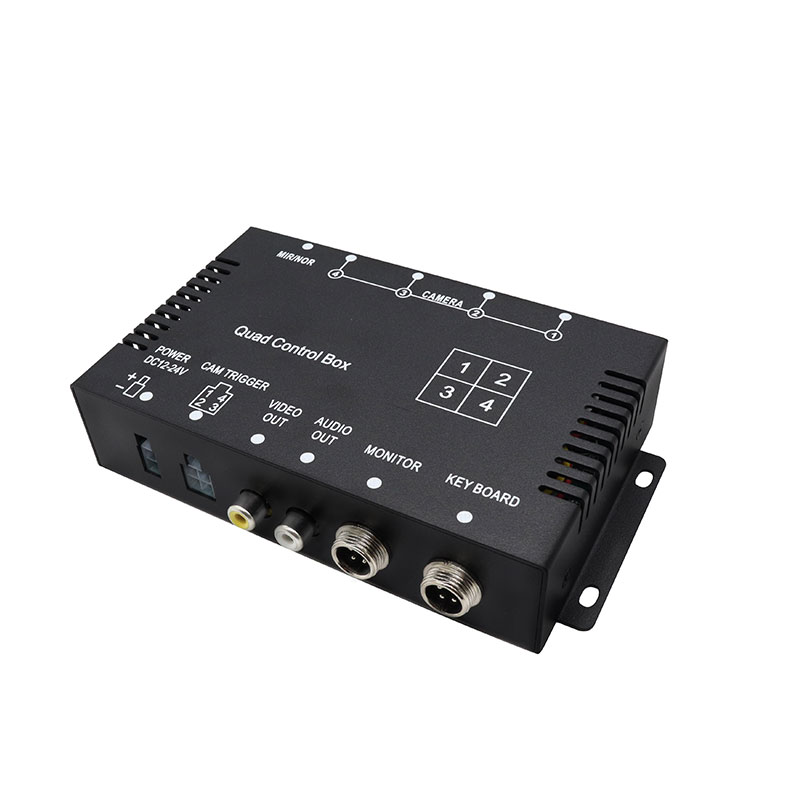

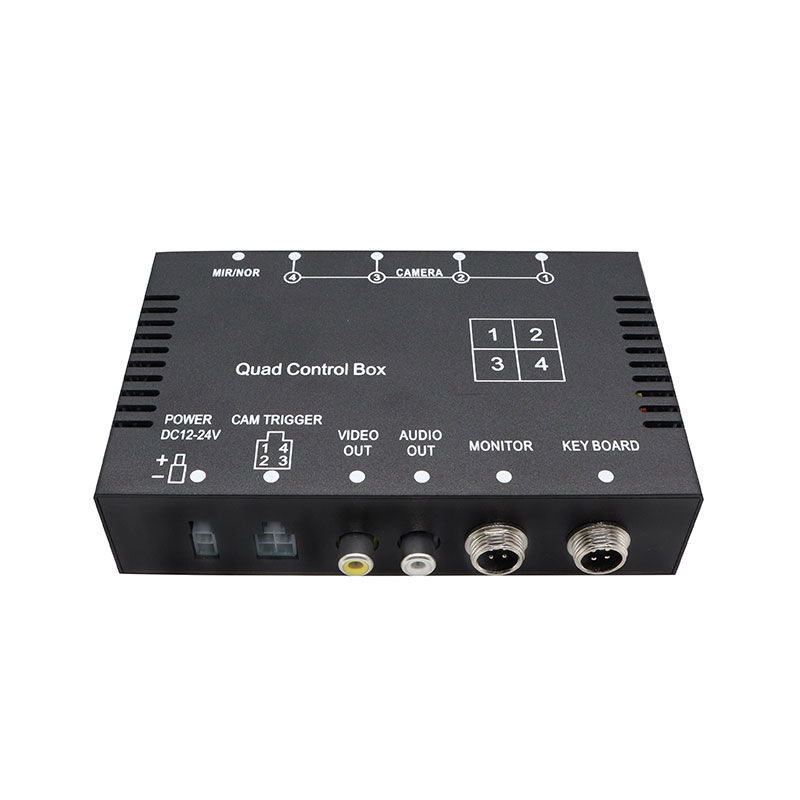

4CH Vehicle Video Control Box palaiko iki keturių CVBS kameros įėjimų.

Įprasta transporto priemonės kameros konfigūracija gali būti tokia:

• CAM1 – priekinio vaizdo kamera
• CAM2 – galinio vaizdo / atsarginė kamera
• CAM3 – kairės pusės kamera
• CAM4 – dešinės pusės kamera

Ši konfigūracija gali būti naudojama sunkvežimiams, pristatymo transporto priemonėms, logistikos transporto priemonėms, autobusams, komunalinėms transporto priemonėms ir kitoms komercinėms transporto priemonėms, kur iš vieno ekrano reikia stebėti kelias stebėjimo zonas. Transporto priemonių kamerų sistemų gamintojams ir montuotojams, naudojant centralizuotą transporto priemonės kameros valdiklį, sistemos integravimas taip pat gali būti paprastesnis.

Automatinis kameros perjungimas, kai suaktyvinamas paleidiklis

Viena iš pagrindinių šios kameros perjungimo dėžutės funkcijų yra automatinis kameros perjungimas. Kiekvieną kamerą galima įjungti atskirai. Kai suaktyvinamas paleidimo signalas, atitinkama kamera gali automatiškai persijungti į viso ekrano ekraną.

Pavyzdžiui:

• Atbulinės eigos signalas → Galinė kamera
• Kairysis posūkio signalas → Kairioji kamera
• Dešinysis posūkio signalas → Dešinė kamera

Tai leidžia transporto priemonės monitoriuje automatiškai rodyti kameros vaizdą, susijusį su konkrečia vairavimo sąlyga, o ne reikalauti, kad vairuotojas rankiniu būdu perjungtų kameros kanalus. Sistema taip pat leidžia sukonfigūruoti CAM1, CAM2, CAM3 arba CAM4 kaip rodymo prioritetą, kai gaunami keli paleidimo signalai.

Tinka esamoms CVBS transporto priemonių kamerų sistemoms

Klientams, dirbantiems su įprastomis analoginėmis transporto priemonių kameromis, ne visada būtina pakeisti visą kamerų sistemą. Šis CVBS vaizdo valdiklis skirtas keturioms CVBS kamerų įvestims ir gali būti integruotas su suderinamais transporto priemonių monitoriais. Vaizdo išvestis pasiekiama per RCA arba 4P aviacijos jungtį, suteikiančią lankstumo skirtingoms transporto priemonių laidų konfigūracijoms. Valdiklis palaiko tiek PAL, tiek NTSC vaizdo formatus ir suteikia 12V galią kameroms ir LCD monitoriams. Dėl to produktas tinka sistemų integratoriams, ieškantiems kompaktiško automobilių vaizdo perjungiklio, skirto komercinėms transporto priemonėms.

Lankstūs vaizdo nustatymai skirtingoms fotoaparato padėtyse

Skirtingose ​​kameros įrengimo padėtyse gali reikėti skirtingos vaizdo orientacijos. 4CH valdiklis palaiko nepriklausomus normalaus arba veidrodinio vaizdo nustatymus kiekvienam kameros kanalui. Todėl montuotojai gali konfigūruoti priekinę, galinę, kairės ir dešinės pusės kameras pagal faktines jų įrengimo vietas. Atšaukus suveikimo signalą, vaizdas gali likti rodomas maždaug dvi sekundes, kol grįš į ankstesnę rodymo būseną. Tai užtikrina labiau kontroliuojamą transporto priemonių kamerų sistemų perjungimo patirtį.

4CH transporto priemonės kameros valdiklio taikymas

4CH transporto priemonės vaizdo valdymo blokas, skirtas kelių kamerų ekranui ir kameros perjungimui, gali būti integruotas į įvairias mobiliąsias vaizdo stebėjimo programas, įskaitant:

• Sunkvežimių kamerų sistemos
• Komercinių transporto priemonių stebėjimas
• Pristatymo ir logistikos transporto priemonės
• Autobusų ir tolimojo susisiekimo autobusų kamerų sistemos
• Statybinės transporto priemonės
• Savivarčiai
• Betono maišytuvai
• Ekskavatoriai
• Ratiniai krautuvai
• Komunalinės transporto priemonės
• Specialios paskirties transporto priemonės
• Kelių kamerų galinio vaizdo sistemos

Parko kamerų sistemų gamintojams, transporto priemonių elektronikos integratoriams ir profesionaliems montuotojams valdiklis gali būti centralizuotas kelių CVBS kamerų ir transporto priemonės monitoriaus perjungimo komponentas.
